工作原理
本机组工作过程为料液通过隔膜泵高压输入，喷出雾状液滴，然后同热空气并流下降，大部分粉粒由塔底排料口收集，废气及其微小粉末经旋风分离器分离，废气由抽风机排出，粉末由设在旋风分离器下
端的授粉筒收集，风机出口还可装备二级除尘装置，回收率在96-98％以上。
本机组是一种可以同时完成干燥和造粒的装置。按工艺要求可以调节料液泵的压力、流量、喷孔的大小，得到所需的按一定大小比例的球形颗粒。

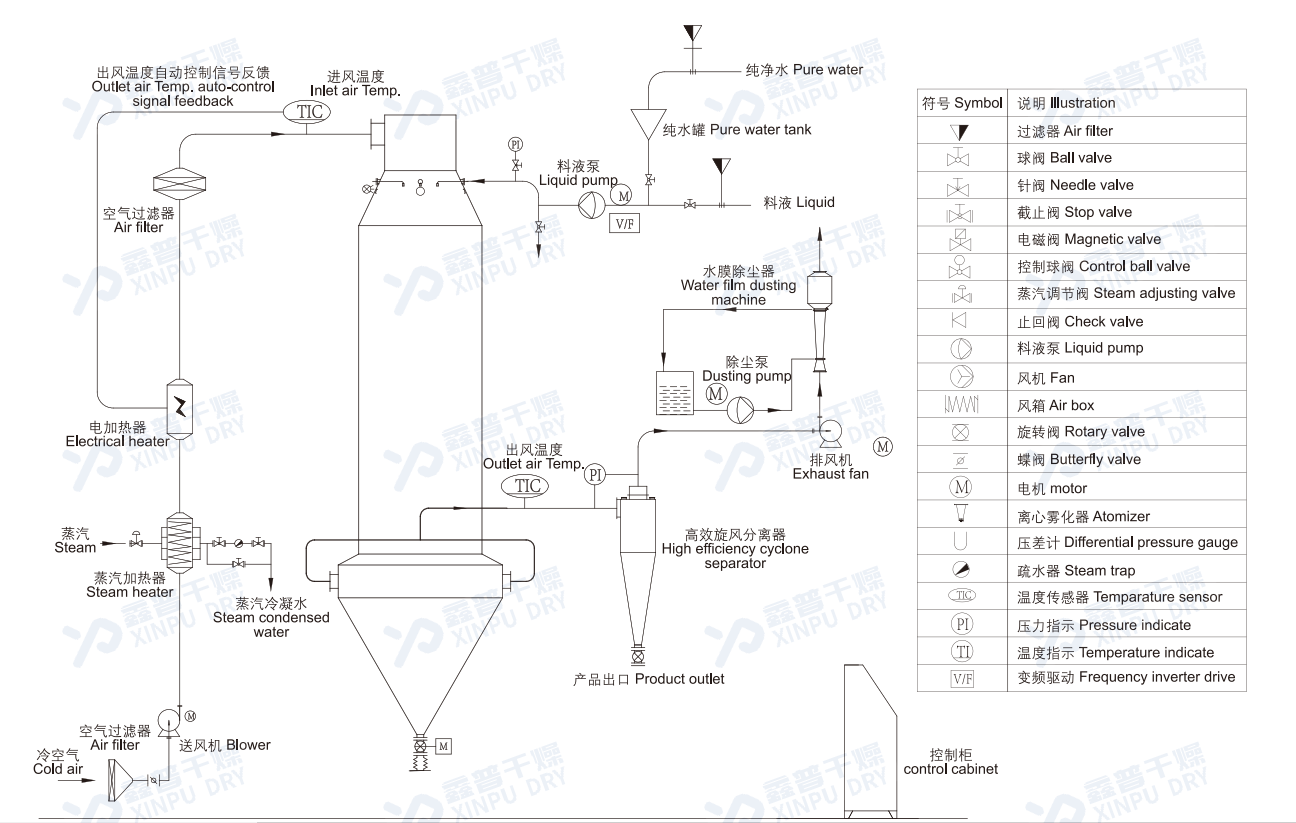

工艺流程图
性能特点
◎干燥速度快，料液经雾化后表面积大大增加，在热风气流中，瞬间就可蒸发95％－98％的水份，完成干燥的时间仅需要十几秒到数十秒种，特别适用于热敏性物料的干燥。
◎所有产品为球状颗粒，粒度均匀，流动性好，溶解性好，产品纯度高，质量好。
◎使用范围广，根据物料的特性，可以用热风干燥， 也可以用冷风造粒，对物料的适应性强。
◎操作简单稳定，控制方便，容易实现自动化作业。
应用范围
喷雾干燥粒：
◎化工：有催化剂、树脂、合成洗衣粉、油脂类、硫 铵、染料、染料中间体、白碳黑、石墨、磷铵等。
◎食品：氨基酸及类似物、调味料、蛋白质、淀粉、乳制品、咖啡抽取物、鱼粉、肉精等。
◎制药：中成药、农药、抗生素、医药冲剂等。
◎陶瓷：氧化镁、瓷土、各种金属氧化物、白云石等。
◎喷雾造粒：各种肥体、氧化铝、陶瓷粉、制药、重金属超硬钢、化肥、粒状洗衣粉、中成药。
技术规格
型号 | 单位 | 50 | 100 | 150 | 200 | 300 | 500 | 1000 |
水份蒸发量 | kg | 50 | 100 | 150 | 200 | 300 | 500 | 1000 |
外形尺寸(Ф×H) | mm | 1600×8900 | 2000×11500 | 2400×13500 | 2800×14800 | 3200×15400 | 3800×18800 | 4600×22500 |
高压泵压力 | mPa | 2～10 | ||||||
功率 | KW | 8.5 | 14 | 22 | 24 | 30 | 82 | 30 |
进风温度 | ℃ | 140～350 | ||||||
产品含水量 | % | ＜5(可达0.5) | ||||||
物料回收 | % | ＞97 | ||||||
电加热 | KW | 75 | 120 | 150 | 温度低于200时，具体按实际技术 | |||
电加蒸气 | Mpa+KW | 0.5+54 | 0.6+90 | 0.6+108 | ||||
热风炉 | Kcal/h | 10000 | 150000 | 200000 | 300000 | 400000 | 500000 | 1200000 |
