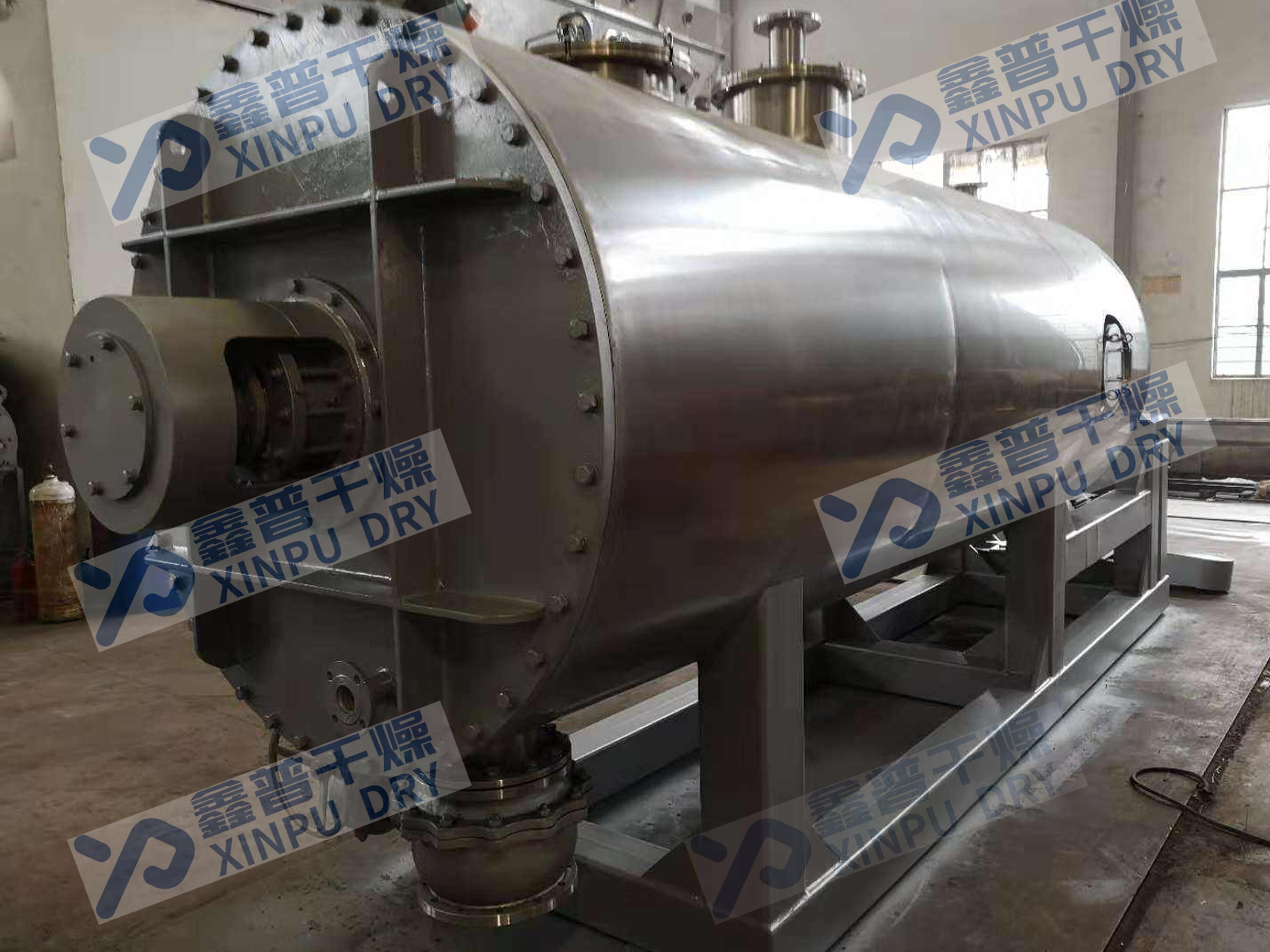

ZPG真空耙式干燥机

产品简介：

双锥回转真空干燥机为双锥形的回转罐体，罐内在真空状态下，向夹套内通入蒸汽或热水进行加热，热量通过罐体内壁与湿物料接触。湿物料吸热后蒸发的水汽，通过真空泵经真空排气管被抽走。由于罐体内处于真空状态，且罐体的回转使物料不断的上下，内外翻动，故加快了物料的干燥速度，提高干燥效率，达到均匀干燥的目的。在密闭的夹层中通入热能源(如热水，低压蒸汽或导热油)，热量经内壳传给被干燥物料。在动力驱动下，罐体作缓慢旋转，罐内物料不断地混合，从而达到强化干燥的目的。物料处于真空状态，蒸汽压下降使物料表面的水份(溶剂)达到饱和状态而蒸发了，并由真空泵及时排出回收。物料内部的水份(溶剂)不断地向表面渗透、蒸发、排出三个过程不断进行，物料在很短时间内达到干燥目的。

产品咨询热线：

15861136007

产品详情

工作原理

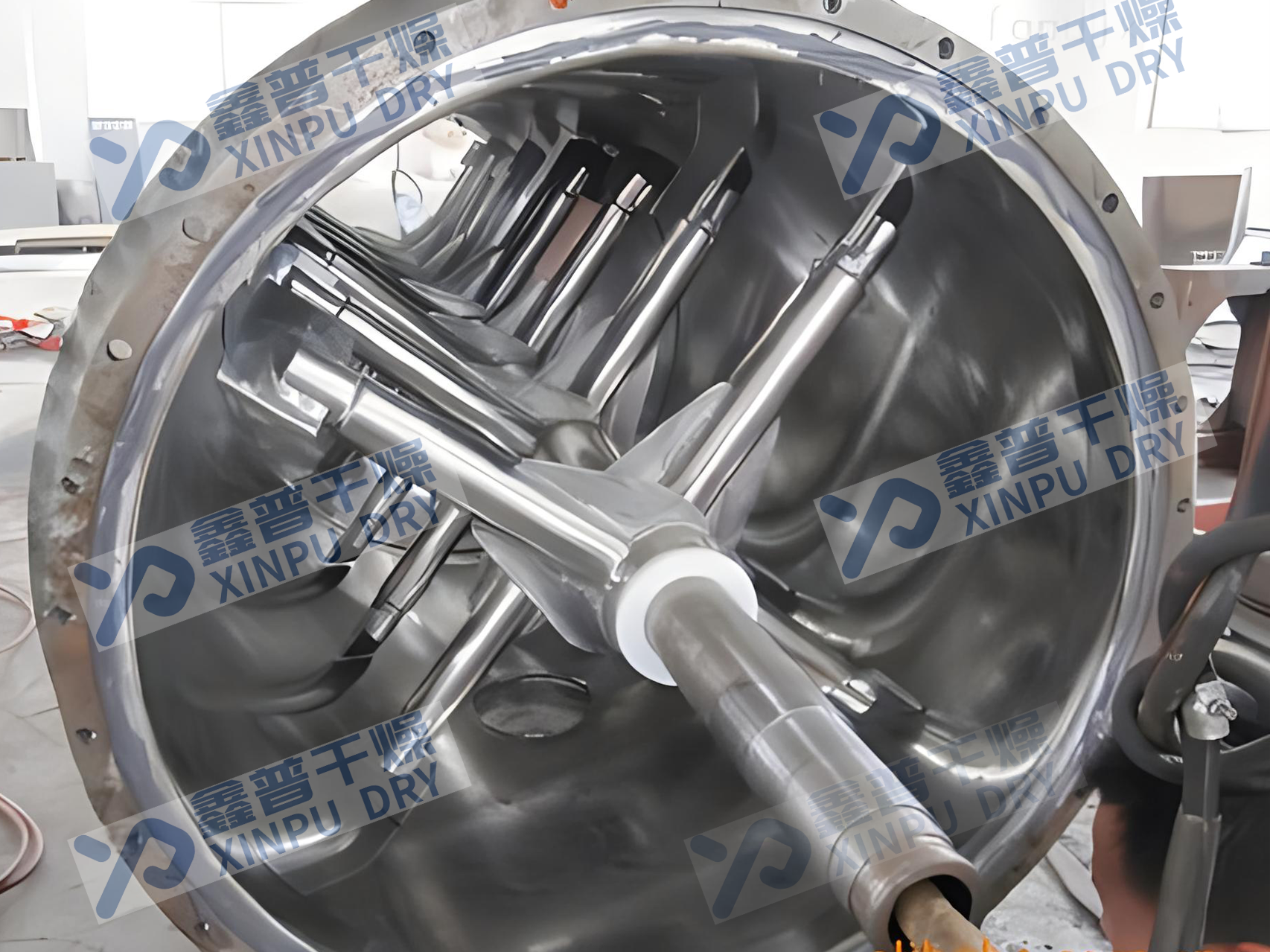

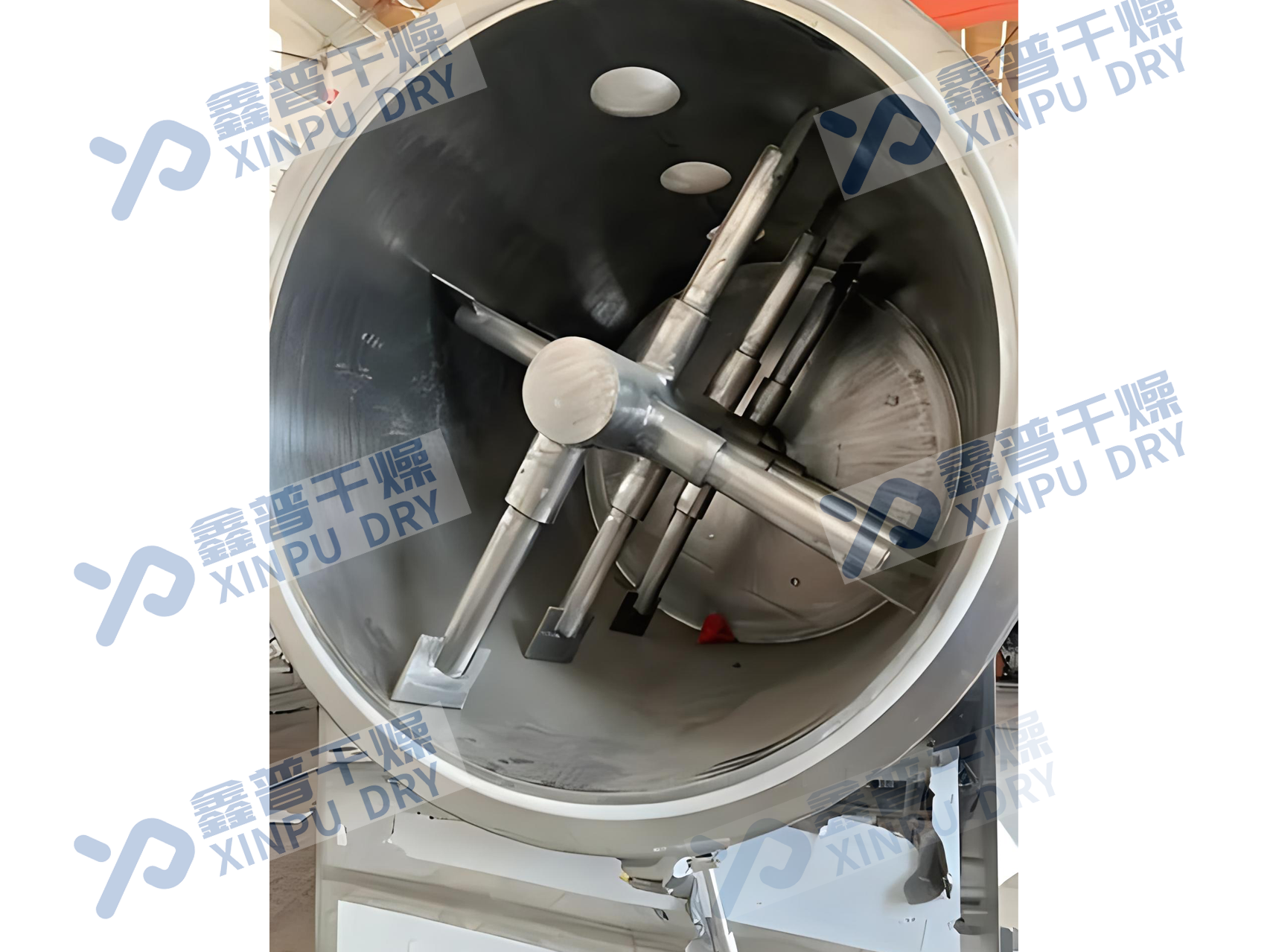

真空耙式是一种新颖卧式间歇式真空，湿物料经传导传热，带有刮板搅拌器不断清除热面上的物料，并在容器内推移形成循环流，水份蒸发后由真空泵抽出。

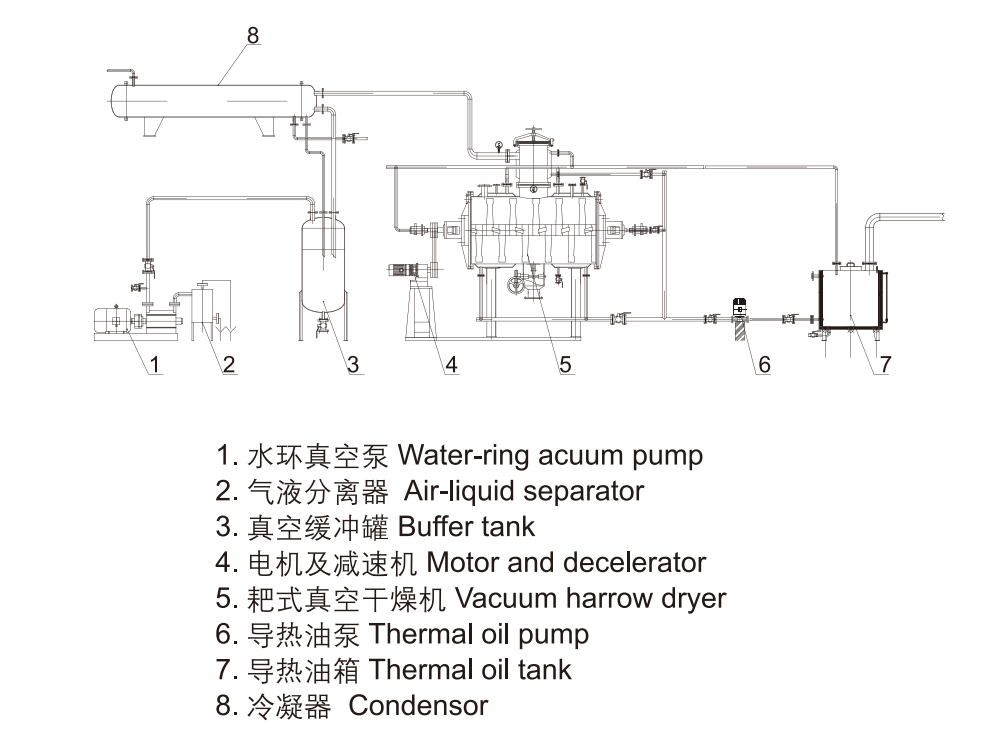

工艺流程图




性能特点

◎本机采用大面积夹层加热方式，传热面大，热效率高。
      ◎本机设置搅拌，使物料在筒内形成连续循环状态，进一步提高了物料受热的均匀度。
      ◎本机设置搅拌，从而可顺利进行浆状、膏状、糊状物料干燥。


应用范围

◎医药、食品、化工等行业进行以下物料干燥：
      ◎适用于浆状、膏糊状、粉状物料；
      ◎要求低温干燥的热敏性物料；
      ◎易氧化、易爆、强刺激、剧毒物料；
      ◎要求回收有机溶剂的物料。


技术规格

项目

机型

名称

单位

ZPG-500ZPG-750ZPG-1000ZPG-1500ZPG-2000ZPG-3000ZPG-4000ZPG-5000

有效工作容积

L

3004506009001200180024003000

加热面积

㎡

~6

~7.6

~9.3

~12.3~14.6~19.3~22.0

~24.1

搅拌转速

rpm

5-20无级调速4-12无级调速

功率

kw

4

5.5

5.5

7.5111522

30

夹层设计压力

MPa

≤0.3

热源形式


蒸汽、导热油或热水

筒内真空度

MPa

-0.09～0.096


项目

机型

名称

单位

ZPG-6000ZPG-8000ZPG-10000ZPG-12000ZPG-15000

有效工作容积

L

36004800600072009000

加热面积

㎡

~26.6

~31.5

~36.0

~39.5~46.6

搅拌转速

rpm

3-9无级调速2-6无级调速

功率

kw

45

55

55

7575

夹层设计压力

MPa

≤0.3

热源形式


蒸汽、导热油或热水

筒内真空度

MPa

-0.09～0.096

注：水份蒸发量与物料的特性及热源形式、热源温度、真空度等相关。
